D941W电动通风蝶阀

ZAJW电动通风调节蝶阀

一、电动通风蝶阀 产品概述

精欧公司的D941W电动通风蝶阀由角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
电动通风调节蝶阀(也称电动风量调节蝶阀)是采用电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动通风调节蝶阀具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。

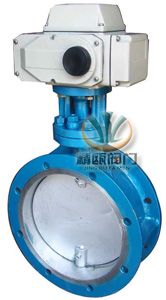

电动通风蝶阀 电动通风调节蝶阀 (电动风量调节蝶阀)

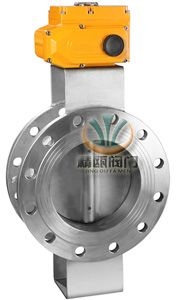

电动通风蝶阀 电动通风调节蝶阀 (电动风量调节蝶阀)

二、电动通风蝶阀 主要技术参数

公称通径mm 50~1200
公称压力(MPa) PN0.1、0.25、0.6、1.0
介质温度℃ -40~+450(钢板卷焊),+450以上(不锈钢板卷焊)
转角范围 0-90度
流量特性 近似百分比
法兰标准 GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

三、电动通风蝶阀 执行器参数及特点(HR系列)

电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁

(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。

四、电动通风蝶阀 主要性能指标

项 目 指 标 值
基本误差% ±2.5
回差% 2.0
死区% 3.0
始终点偏差% ±2.5
额定行程偏差% +2.5
允许泄漏量1/h 2×10-2×阀额定容量

五、电动通风蝶阀 主要零件材料

零件名称 材料
阀体 碳钢(卷焊焊接)、不锈钢(卷焊加工)
蝶板 碳钢、不锈钢
阀杆 2Cr13、不锈钢
填料 PTFE、柔性石墨

六、电动通风蝶阀 外形图

电动通风蝶阀 电动通风调节蝶阀
电动通风蝶阀 电动通风调节蝶阀

七、电动通风蝶阀 安装连接尺寸

公称通径DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
H 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
H1 530 530 565 600 640 705 775 945 1070 1140 1210 1335 1415 1605 1844 2040 2255 2388
D 140 160 190 210 240 265 320 375 440 490 540 595 645 755 860 975 10755 1175
D1 110 130 150 170 200 225 280 335 395 445 495 550 600 705 810 920 1020 1120
n-φd 4-14 4-14 4-18 4-18 8-18 8-18 12-18 12-22 12-22 16-22 16-22 20-22 20-26 24-26 24-30 24-30 24-30 28-30

八、电动通风蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产电动通风蝶阀系列产品,欢迎来电咨询电动通风调节蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
