D341W手动通风蝶阀

一、手动通风蝶阀 产品概述

本公司的手动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。手动通风蝶阀其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

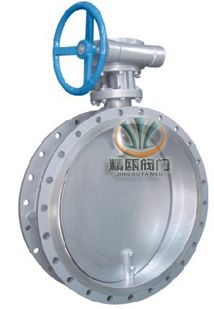

D341W手动通风蝶阀
D341W手动通风蝶阀

二、手动通风蝶阀 采用标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

三、手动通风蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄漏量
适用介质 煤气、含尘气体、烟道气等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

四、手动通风蝶阀 主要零件材料

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

五、手动通风蝶阀 蝶阀密封材料选用和适用温度

材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或 WC9 C5或or C12 铬Cr-18型e、304、316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度e -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

六、手动通风蝶阀 主要外形结构图

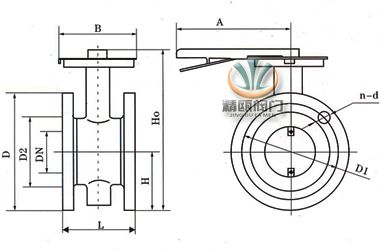

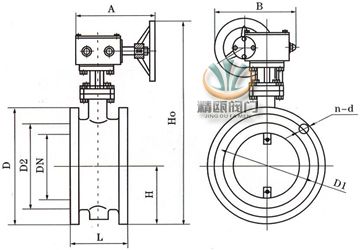

手动通风蝶阀 (手柄传动) 手动通风蝶阀 (蜗轮传动)
D41W手动通风蝶阀 (手柄传动) D341W手动通风蝶阀 (蜗轮传动)

七、手动通风蝶阀 主要外形连接尺寸

(1)、D41W-0.05/0.25/0.6外形尺寸

公称通径 结构长度 外形尺寸 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14
65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18

(2)、D341W-0.05/0.25/0.6外形尺寸

公称通径 结构长度 外形尺寸 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 125 193 140 110 88 4-18 140 110 88 4-14
65 21/2 112 80 306 125 193 160 130 108 4-18 160 130 108 4-14
80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18
100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18
125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18
150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22
350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22
400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30
1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33
1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36
1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36
1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39
2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42

八、手动通风蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产手动通风蝶阀系列产品,欢迎来电咨询手动通风阀门产品详细信息.我们将竭诚为您提供优质的服务!
