Y型伸缩过滤器

一、Y型伸缩过滤器 产品概述

本公司经营Y型伸缩过滤器是使用水力控制阀及精密的易堵塞的机械产品所必需具备的过滤设备。Y型伸缩过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用。Y型伸缩过滤器的结构简单,流阻小,可在线排除污物而不需拆除。Y拉杆伸缩过滤器还具有安装长度可调,装拆方便的特点。可根据需要设置滤网目数,通常范围:水18~30目、蒸气40~100目、油100~480目。

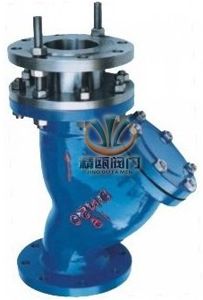

Y型伸缩过滤器 Y型伸缩过滤器 结构图
Y型伸缩过滤器 Y型伸缩过滤器 结构图

二、Y型伸缩过滤器 主要性能参数

型号 公称压力PN(MPa) 壳体试验压力(MPa) 密封试验压力(MPa)
YSTF 1.0 1.5 1.1
YSTF 1.6 2.4 1.76

三、Y型伸缩过滤器 主要性能参数

零件名称 材料
管体 灰铸铁或球墨铸铁铸钢
滤网 不锈钢
伸缩拉杆 碳钢镀锌
O形圈 丁腈橡胶

四、Y型伸缩过滤器 主要连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 300 320 380 430 500 550 650 775 900 1025 1150
H 155 183 210 250 305 358 450 503 578 598 618
H1 195 245 295 344 415 485 602 710 815 844 872

五、Y型伸缩过滤器 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的Y型伸缩过滤器产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产蓝式过滤器系列产品,欢迎来电咨询直通蓝式过滤器产品详细信息,我们将竭诚为您提供优质服务!
