ZLF自力式流量平衡阀

动态流量平衡阀

一、自力式流量平衡阀 产品概述

本公司的ZLF/ZL47F型自力式流量平衡阀亦称自力式流量调节阀,是一种直观简便的流量调节控制装置,管网中应用自力式流量平衡阀可直接根据设计来设定流量,自力式流量调节阀可在水作用下,自动消除管线的剩余压头及压力波动所引起的流量偏差,无论系统压力怎样变化均保持设定流量不变,自力式流量平衡阀这些功能使管网流量调节一次完成,把调网工作变为简单的流量分配,有效的解决管网的水力失调。自力式流量调节阀主要应用于:集中供热(冷)等水系统中,使管网流量按需分配,消除水系统水力失调,解决冷热不均问题,可节能、节电15%-20%。

ZLF自力式流量平衡阀 ZLF自力式流量平衡阀 (结构图)
ZLF自力式流量平衡阀 ZLF自力式流量平衡阀 (结构图)

二、自力式流量平衡阀 产品特点

(1)可按设计或实际要求设定流量, 能自动消除系统的压差波动,保持流量不变。
(2)克服系统冷热不均现象,提高供热(供冷)质量。
(3)彻底解决近端压差大,远端压差小的矛盾。
(4)减少系统循环水量,降低系统阻力。
(5)减少设计工作量,不需要对管网进行繁琐的水力平衡计算。
(6)降低调网难度,把复杂的调网工作简化为简单的流量分配。
(7)免除多热源管网热源切换时的流量再分配工作。
(8)流量显示值均为测试台上随机标定,流量(m3/h)。

三、自力式流量平衡阀 主要技术参数

公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250
阀体形式 直通式铸造阀体
公称压力 PN1.0、1.6 MPa
法兰标准 ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式 法兰(FF RF RTJ)、螺纹(适用于DN25以内)
介质温度 0~150℃
工作压差 20~600KPa
流量精度 5%

四、自力式流量平衡阀 主要零件材料

零件材料 材料名称
底盖 铸铁、球墨铸铁、铸钢
弹簧 65Mn/60Si2Mn
阀体 铸铁、球墨铸铁、铸钢
阀座 2Cr13、304
阀芯 2Cr13、304
阀杆 2Cr13、304
密封垫片 柔性石墨、聚四氟乙烯
密封填料 V型聚四氟乙烯填料、石棉纺织填料、石墨填料

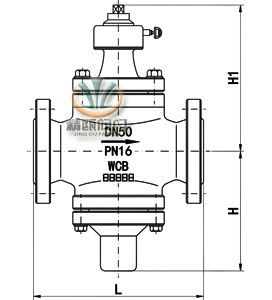

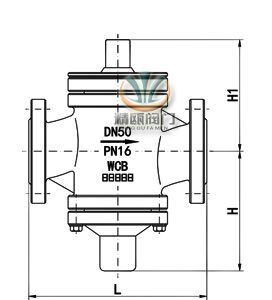

五、自力式流量平衡阀 主要外形图

ZLF自力式流量平衡阀 ZL47F自力式流量调节阀
ZLF自力式流量平衡阀 ZL47F自力式流量调节阀

六、自力式流量平衡阀 主要外形尺寸

公称通径(DN) 安装方式 L H H1 恒定流量 重量(Kg)
15 螺纹连接 100 60 50 0.2-1 0.6
20 110 60 50 0.3-1.5 0.6
25 115 60 50 0.5-2 0.7
32 法兰连接 130 70 70 1-4 4
40 200 90 100 1.5-6 11
50 215 100 105 2-8 12
65 230 130 110 3-12 15
80 275 159 170 5-20 27
100 290 175 185 10-30 30
125 310 180 200 15-45 40
150 350 210 220 30-70 63
200 425 230 285 40-180 104
250 480 310 385 100-300 189
300 650 405 480 150-500 218
350 700 420 545 200-700 265

七、自力式流量平衡阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产自力式流量平衡阀系列产品,欢迎来电咨询自力式流量平衡阀产品详细信息.我们将竭诚为您提供优质的服务!
