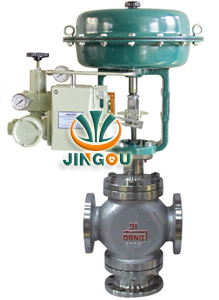

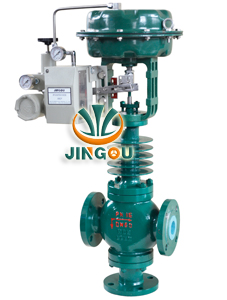

ZJHF/ZJHH气动薄膜三通调节阀

一、气动薄膜三通调节阀 产品概述

本公司自主研发经营的ZJHF(H)气动薄膜三通调节阀,是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动三通调节阀配用电-气阀门定位或气动阀定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于准确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。
气动三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确和维修方便等优点。气动三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。

ZJHF气动薄膜三通调节阀 (三通合流) ZJHF气动薄膜三通调节阀 (三通分流)
ZJHH气动薄膜三通调节阀 (三通合流) ZJHF气动薄膜三通调节阀 (三通分流)

二、气动薄膜三通调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
流量特性 直线性、等百分比

三、气动薄膜三通调节阀 执行器技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、气动薄膜三通调节阀 主要结构图

气动三通调节阀 (三通分流) 气动三通调节阀 (三通合流)
气动三通调节阀 (三通分流) 气动三通调节阀 (三通合流)

五、气动薄膜三通调节阀 主要零件材料

1 阀体 WCB 304 316 316L
2 阀座 304 304 316 316L
3 阀芯 304 304 316 316L
4 垫片 PTFE\石墨垫片
5 铜套 黄铜
6 导向套 304 304 316 316L
7 密封中垫 PTFE\石墨垫片
8 阀盖 WCB 304 316 316L
9 填料 PTFE/石墨
10 填料压盖 WCB 304 316 316L
11 阀杆 304 304 316 316L

六、气动薄膜三通调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

七、气动薄膜三通调节阀 外形图

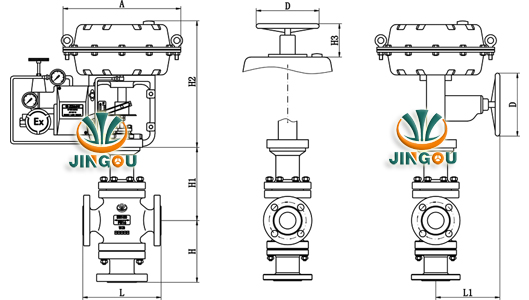

气动薄膜三通调节阀 外形尺寸图
气动薄膜三通调节阀 外形尺寸图

八、气动薄膜三通调节阀 安装连接尺寸

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 740 805
PN64 200 210 235 265 295 320 370 440 475 570 750 820
H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
PN40 124 128 145 150 195 220 230 280 290 335 465 528
PN64 130 135 155 170 205 240 255 295 310 360 480 550
H1 165 185 185 205 245 255 270 335 365 430 560 680
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 177 177 177 177 182 182 182 182 182 218 218 218
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 270 270 270 320 320 320 400 400
