400X流量控制阀

400X流量平衡阀

一、400X流量控制阀 产品概述

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。
400X流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。
400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

400X流量控制阀 400X流量控制阀 结构图
400X流量控制阀 结构图 (1、小球阀 2、导阀 3、流量调节器 4、针阀)

二、400X流量控制阀 工作原理

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

三、400X流量控制阀 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 出口可调压力(MPa) 压力特性△P2P1 流量特性△P2P1 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 0-80
1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%
2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%

四、400X流量控制阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

五、400X流量控制阀 外形结构图

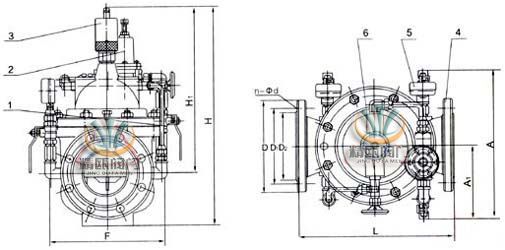

400X流量控制阀 外形结构图
400X流量控制阀 外形结构图

六、400X流量控制阀 外形尺寸

DN L A A1 H H1 F Dmm D1mm D2mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 282 200 172 106 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 282 200 172 106 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 282 200 172 106 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 320 210 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 320 210 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 330 215 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 350 220 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 230 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 420 245 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 430 260 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 440 280 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 450 300 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 460 320 902 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 470 340 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 480 360 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 530 395 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 580 420 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 600 445 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 730 495 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 830 530 1640 925 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

七、400X流量控制阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产400X流量控制阀系列产品,欢迎来电咨询400X流量控制阀产品详细信息.我们将竭诚为您提供优质的服务!
