HSC套筒单座调节阀

一、HSC套筒单座调节阀 产品概述

本公司引进经营上午HSC套筒单座调节阀,适用于高压差级易产生闪蒸空化的场合,是一种高性能的套筒单座调节阀,坚固的套筒保护阀体不受阀蒸和空化的破坏。套筒单座调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。套筒单座调节阀的泄漏量符合ANSI B16.104标准。套筒单座调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。 产品符合GB/T4213-92。

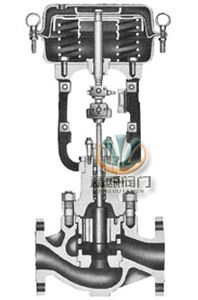

HSC套筒单座调节阀 HSC套筒单座调节阀 (结构图)

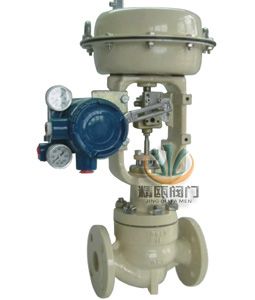

HSC套筒单座调节阀 HSC套筒单座调节阀 (结构图)

二、HSC套筒单座调节阀 主要技术参数

公称通径 40 50 65 80 100 150 200
阀体型式 直通套筒单座铸造球型阀
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准 嵌接焊SW(40~50mm);对接焊BW(65~200mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长II型 -100~-45℃
伸长III型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 套筒单座式柱塞型阀芯
套筒形式 分离式套筒
流量特性 等百分比特性(%)和线性特性(L)
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、HSC套筒单座调节阀 执行器技术参数

执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)
供气压力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口 RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、HSC套筒单座调节阀 主要性能指标

泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1
精欧公司专业生产HSC套筒单座调节阀系列产品,欢迎来电咨询套筒单座调节阀产品详细信息.我们将竭诚为您提供优质的服务!
