HTSJ夹套保温调节阀

一、HTSJ夹套保温调节阀 产品概述

本公司引进的HTSJ夹套保温调节阀是CV3000系列产品之一。HTSJ夹套保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺介质满足过程控制的需要。HTSJ夹套保温调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92标准。

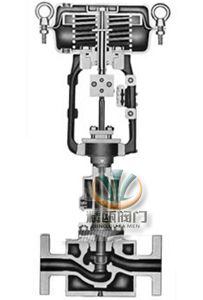

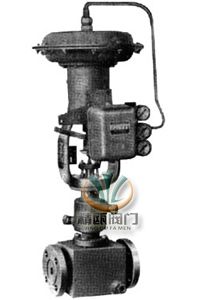

HPS高压单座调节阀 HPS高压单座调节阀 (解剖图)
HPS高压单座调节阀 HPS高压单座调节阀 (解剖图)

二、HTSJ夹套保温调节阀 主要技术参数

阀体型式 单座铸造球型阀
公称通径 20、25、40、50、65、80、100、150mm
公称压力 ANSI 150、300 JIS 10、16、20K PN1.6、4.0MPa
连接型式 法兰连接 FF、RF、RJ、LG、MFM
法兰标准 JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、
HG20594-97、HG20618-97等
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖 常温型 0~+230℃
伸长I型 +230~+566℃
压盖型式 螺栓压紧式
密封填料 含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 单座柱塞型阀芯、笼式阀芯、套筒式阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛合金

三、HTSJ夹套保温调节阀 执行器技术参数

执行器型式 HA多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 Rc1/4"
环境温度 -30~+70℃
作用形式 用正作用或反作用执行机构实现阀的气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、HTSJ夹套保温调节阀 主要性能指标

泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
可调范围 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
精欧公司专业生产HTSJ夹套保温调节阀系列产品,欢迎来电咨询气动保温调节阀产品详细信息.我们将竭诚为您提供优质的服务!
