Y45Y杠杆式减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。
Y45Y杠杆式减压阀系列产品的减压比用到0.6较为合适。
Y45Y杠杆式减压阀主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
 |
 |
|---|---|

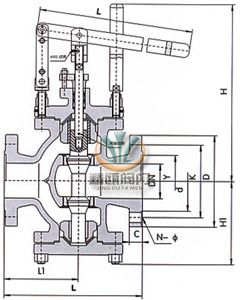

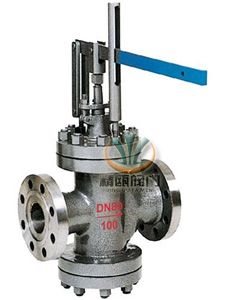

| Y45Y杠杆式减压阀 | Y45Y杠杆式减压阀 (结构尺寸图) |
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 更高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 更佳减压比0.6 | |||||
| 渗漏量 | 0.5% QMax | |||||
| 温量-压力等级 | ANSI B16.34 | |||||
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 304 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 垫片 | 柔性石墨/1Cr18Ni9 |
| 导向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 20 | 25 | 50 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
杠杆式蒸汽减压阀外形尺寸(PN1.6-4.0)
| 公称通径DN | 外 形 尺 寸 | ||||
|---|---|---|---|---|---|
| L | L1 | H | Hl | l | |
| 50 | 300 | 150 | 520 | 190 | 565 |
| 65 | 340 | 170 | 540 | 205 | 650 |
| 80 | 380 | 190 | 550 | 215 | 650 |
| 100 | 400 | 215 | 580 | 240 | 800 |
| 125 | 430 | 225 | 620 | 275 | 800 |
| 150 | 450 | 230 | 650 | 320 | 800 |
| 200 | 500 | 260 | 790 | 340 | 800 |
| 250 | 550 | 285 | 850 | 370 | 800 |
| 300 | 750 | 395 | 940 | 460 | 900 |
| 350 | 850 | 445 | 990 | 530 | 900 |
| 400 | 950 | 550 | 1120 | 660 | 1000 |
| 500 | 1130 | 680 | 1660 | 800 | 1000 |
杠杆式蒸汽减压阀外形尺寸(PN6.4-16.0)
| 公称通径DN | 外 形 尺 寸 | ||||
|---|---|---|---|---|---|
| L | L1 | H | Hl | l | |
| 50 | 300 | 150 | 520 | 200 | 565 |
| 65 | 340 | 170 | 540 | 215 | 650 |
| 80 | 380 | 190 | 550 | 225 | 650 |
| 100 | 400 | 215 | 580 | 250 | 800 |
| 125 | 430 | 225 | 620 | 285 | 800 |
| 150 | 450 | 230 | 650 | 330 | 800 |
| 200 | 500 | 260 | 790 | 355 | 800 |
| 250 | 550 | 285 | 850 | 390 | 800 |
| 300 | 750 | 395 | 940 | 480 | 900 |
| 350 | 850 | 445 | 990 | 550 | 900 |
| 400 | 950 | 550 | 1120 | 700 | 1000 |
| 500 | 1130 | 680 | 1660 | 820 | 1000 |
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的杠杆式减压阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
