YG43H/Y高灵敏度蒸汽减压阀

一、高灵敏度蒸汽减压阀 产品概述

YG43H/Y型高灵敏度蒸汽减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。 YG43H/Y型高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了YG43H/Y型高灵敏度蒸汽减压阀的性能。
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。

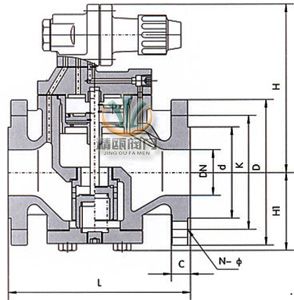

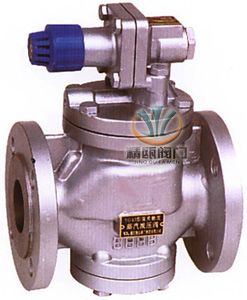

YG43H/Y高灵敏度蒸汽减压阀 YG43H/Y高灵敏度蒸汽减压阀 (结构尺寸图)
YG43H/Y高灵敏度蒸汽减压阀 YG43H/Y高灵敏度蒸汽减压阀 (结构尺寸图)

二、高灵敏度蒸汽减压阀 主要技术参数

YG43H/Y型高灵敏度蒸汽减压阀公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
更高进口压力(Mpa) 1.0 1.6
密封试验压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.04-0.6 0.04-1.0
流量特性偏差(Mpa)P2G GB12246-1989
压力特性偏差(Mpa)△Pp2P GB12246-1989
更小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989
*:壳体试验不包括膜片、顶盖

三、高灵敏度蒸汽减压阀 主要零部件材料

零件名称 零件选用材料
阀体、阀盖、底盖 WCB
阀座、阀瓣 2Cr13
活塞环 对位聚苯
膜片 PH15-7Mo
缸套、活塞 铝铁青铜
导阀座、导阀瓣 2Cr13
主阀弹簧 50CrVA
调节弹簧 60Si2Mn
导调主弹簧 50CrVA

四、高灵敏度蒸汽减压阀 流量系数

DN Cv
15 1
20 2.5
25 4
32 6.5
40 9
50 16
65 25
80 36

五、高灵敏度蒸汽减压阀 主要连接尺寸

公称通径DN 外形尺寸 连接尺寸
L H H1 PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 4-14 45 12 95 65 4-14 45 14
20 140 160 65 105 75 4-14 55 14 105 75 4-14 55 14
25 150 168 68 115 85 4-14 65 14 115 85 4-14 65 14
32 180 185 75 135 100 4-18 78 16 135 100 4-18 78 16
40 180 185 78 145 110 4-18 85 16 145 110 4-18 85 16
50 200 193 88 160 125 4-18 100 16 160 125 4-18 100 16
65 230 208 98 180 145 4-18 120 18 180 145 4-18 120 18
80 260 228 117 195 160 4-18 135 18 195 160 8-18 135 20

六、高灵敏度蒸汽减压阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高灵敏度蒸汽减压阀型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
