D641W气动通风蝶阀

一、气动通风蝶阀 产品概述

精欧公司的气动通风蝶阀广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。气动通风蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。

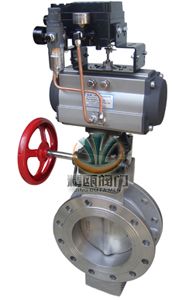

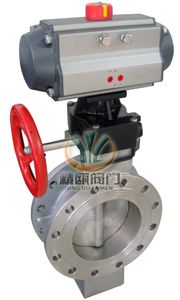

气动通风调节蝶阀 (模拟量控制) 气动通风蝶阀 (开关量控制)
气动通风调节蝶阀 (模拟量控制) 气动通风蝶阀 (开关量控制)

二、气动通风蝶阀 产品特点

(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、气动通风蝶阀 主要设计标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

四、气动通风蝶阀 执行器技术参数

执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动通风蝶阀 主要零件材料

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

六、气动通风蝶阀 主要性能规范

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验

≤1.5%泄漏量

适用介质 煤气、含尘气体、烟道气等。
适用温度 -40~+800℃

七、气动通风蝶阀 安装连接尺寸

气动通风调节蝶阀 (配定位器) 气动通风蝶阀 (标准型)
气动通风调节蝶阀 (配定位器) 气动通风蝶阀 (标准型)

八、气动通风蝶阀 安装连接尺寸

公称通径 结构长度 外形尺寸(参考值) 连接尺寸标准值) 重量(kg)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H1 A D D1 n-d D D1 n-d
50 2 108 70 337 180 140 110 4-14 140 110 4-14 16
65 2-1/2 112 80 357 180 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 1375 1320 32-30 1405 1340 32-33 750

九、气动通风蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动通风蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产气动通风调节蝶阀系列产品,欢迎来电咨询气动风量调节蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
