SD671气动塑料蝶阀

一、气动塑料蝶阀 产品概述

精欧公司的气动塑料蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90度往复回转,驱动力矩小等特点,upvc气动蝶阀用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过气动塑料蝶阀所产生的压力降很小,故具有较好的流量控制特性。upvc气动蝶阀耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。

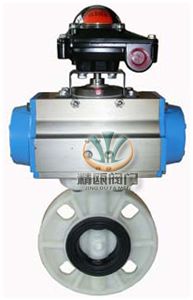

气动对夹软密封蝶阀 耐腐蚀气动蝶阀 (PPR材质)

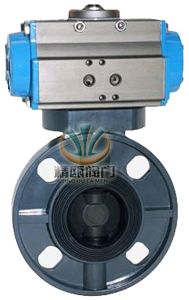

upvc气动蝶阀 耐腐蚀气动蝶阀 (PPR材质)

二、气动塑料蝶阀 产品特点

(1)外型结构紧凑美观。
(2)本体重量轻容易安装。
(3)耐腐蚀性强,应用范围广。
(4)材质卫生无毒。
(5)耐磨损、容易拆卸,维护简单易行。

三、气动塑料蝶阀 主要技术参数

公称通径 50 65 80 100 125 150 200 250 300
公称压力 PN1.0、1.6MPa
连接形式 对夹式
密封材质 FPM、EPDM、NBR
适用温度 0~+60℃
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
适用介质 PVC兼容的食品工业化学溶剂
配用执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制

四、气动塑料蝶阀 执行器技术参数

执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动塑料蝶阀 主要零件材料

零件名称 材料名称
阀体 UPVC、PPR、PVDF
蝶板 UPVC、PPR、PVDF
阀座 EPDM、FPM
阀杆 2Cr13、45#
"O"型圈 EPDM、FPM

六、气动塑料蝶阀 主要性能规范

公称通径 DN(mm) 50~300
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤60℃
适用介质 空气、水、气体、油品等

七、气动法兰蝶阀 外形结构图

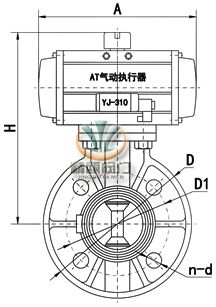

气动塑料蝶阀 (尺寸图)
气动塑料蝶阀 (尺寸图)

八、气动塑料蝶阀 安装连接尺寸

通径(mm) 英寸″ 尺寸(mm)
长度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23

九、气动塑料蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动塑料蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产气动塑料蝶阀系列产品,欢迎来电咨询upvc气动蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
