BQ671气动保温球阀(对夹式)

BQ641气动保温球阀(法兰式)

一、气动保温球阀 产品概述

精欧公司的BQ641气动保温球阀具有良好的保温保冷特性,且气动夹套保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

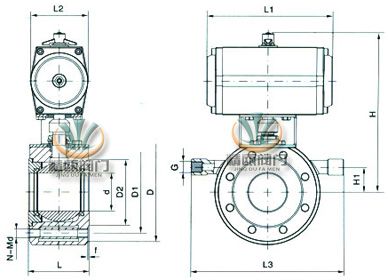

气动保温球阀 气动夹套保温球阀 结构尺寸图
气动保温球阀 气动夹套保温球阀 结构尺寸图

二、气动保温球阀 主要技术规范

设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

三、气动保温球阀 主要技术参数及性能

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式 法兰式:分体式铸造球阀;对夹式:整体式铸造阀体
连接形式 法兰式、对夹式
阀芯形式 "O"型球形阀芯
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
可调范围 250:1 350:1
配置执行机构 GT、AT、ST系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制

四、气动保温球阀 执行器技术参数

执行器型号 GT、AT、ST系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

五、气动保温球阀 主要外形连接尺寸

公称通径 外形尺寸 连接法兰尺寸
d L L1 L2 L3 H H1 G D D1 D2 f N-Md
15 14 35 140/178 62/75 150 170/176 15 1/2″ 90 65 45 2 4-M14
20 19 38 140/178 62/75 160 175/181 20 1/2″ 100 75 55 2 4-M14
25 25 42 140/214 62/91 190 180/214 20 1/2″ 110 85 65 2 4-M14
32 29 50 164/214 75/91 210 215/243 25 1/2″ 130 100 78 3 4-M18
40 38 60 164/246 75/101 230 225/263 30 1/2″ 145 110 85 3 4-M18
50 48 70 190/295 91/112 250 248/274 30 1/2″ 160 125 100 3 4-M18
65 64 95 210/295 101/112 270 258/284 45 1/2″ 180 145 120 3 4/8-M18
80 76 118 247/395 112/139 300 300/326 50 1/2″ 190 160 135 3 8-M18
100 95 140 276/478 127/176 340 315/370 70 1″ 215/230 180/190 155/160 3 8-M18/20
125 112/118 175/195 348/562 159/206 360 375/440 80 1″ 245/270 210/220 185/188 3 8-M18/24
150 135/150 210/260 378/724 176/228 420 428/500 95 1″ 280/300 240/250 210/218 3 8-M22/24

六、气动保温球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动保温球阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产气动保温球阀系列产品,欢迎来电咨询气动夹套保温球阀产品详细信息.我们将竭诚为您提供优质的服务!
