Q611内螺纹气动球阀

Q661气动焊接球阀

一、内螺纹气动球阀 产品概述

精欧公司的内螺纹气动球阀及气动焊接球阀分为整体式、两片式及三片式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

气动焊接球阀(配AT执行器) 气动内螺纹球阀(配AT执行器) 气动内螺纹球阀(配GT执行器)
气动焊接球阀(配AT执行器) 气动内螺纹球阀(配AT执行器) 气动内螺纹球阀(配GT执行器)

二、内螺纹气动球阀 主要设计标准

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

三、内螺纹气动球阀 主要技术参数及性能

公称通径DN(mm) 10~100 执行器型号 GT、AT、AW系列单双作用气动执行器
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa 供气压力 0.4~0.7MPa
阀体形式 三片式精铸阀体、二片是精铸阀体 气源接口 G1/4"、G1/8"、G3/8"、G1/2"
连接形式 螺纹式、焊接式 环境温度 -30~+70℃
阀芯形式 "O"型球形阀芯 作用形式 单作用执行机构、双作用执行机构
密封填料 PTFE、柔性石墨 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性 近似快开型

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

四、内螺纹气动球阀 主要零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

五、内螺纹气动球阀 主要性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

六、内螺纹气动球阀 外形图

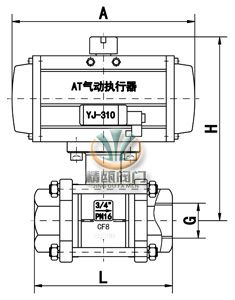

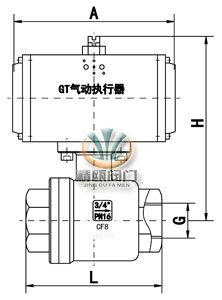

内螺纹气动球阀 (三片式) 内螺纹气动球阀 (二片式)
内螺纹气动球阀 (三片式) 内螺纹气动球阀 (二片式)

七、内螺纹气动球阀 安装连接尺寸

通径DN 英寸" 连接尺寸
mm inch L(mm) H 管螺纹G A 重量(Kg)
10 3/8 60 57 3/8″ 110 0.34
15 1/2 75 68 1/2″ 110 0.47
20 3/4 80 70 3/4″ 110 0.68
25 1 90 80 1″ 140 1.2
32 11/4 110 85 11/4″ 140 1.9
40 11/2 125 100 11/2″ 180 2.7
50 2 144 110 2″ 180 3.9
65 21/2 186 130 21/2″ 200 7.1
80 3 206 150 3″ 250 11.5
100 4 240 170 4″ 250 20.5

八、内螺纹气动球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供内螺纹气动球阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产气动焊接球阀系列产品,欢迎来电咨询防爆型气动三片式球阀产品详细信息.我们将竭诚为您提供优质的服务!
