GQ41M手动高温球阀

一、手动高温球阀 产品概述

1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN 15-250 1/2"～10"

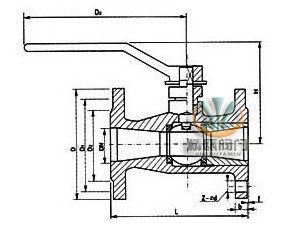

手动高温球阀 (一体式)	手动高温球阀 (结构图)

二、手动高温球阀 技术规范

设计依据	国标	美标
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

三、手动高温球阀 主要零件及材料

序号 NO	零件名称	材质
		GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

四、手动高温球阀 压力试验

压力等级		试验压力(Mpa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

五、手动高温球阀 主要连接尺寸

PN1.6MPa 主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa 主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa 主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa 主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

PN10MPa主要连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75
