Q41F浮动式软密封球阀

一、浮动式软密封球阀 产品概述

精欧公司的Q41F浮动式软密封球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,是近十几年来发展最快的阀门品种之一。四氟软密封球阀是由旋塞阀演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。浮动球阀在管道上主要用于切断、分配和改变介质流动方向,在化工产品、医药和食品经营种;在水电、火电和核电的电力经营系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金经营系统中得以广泛的应用,是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。浮动式软密封球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

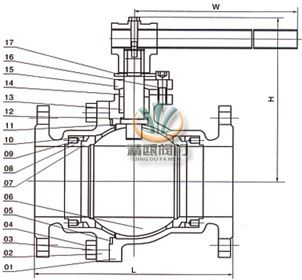

浮动式软密封球阀 (法兰球阀) 四氟软密封球阀 (结构图)
浮动式软密封球阀 (法兰球阀) 四氟软密封球阀 (结构图)

二、浮动式软密封球阀 产品概述

(1)流体阻力小,其阻力系数与同长度的管段相等。
(2)结构简单、体积小、重量轻。
(3)紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

三、浮动式软密封球阀 主要零件材料

序号 零件名称 国标材质 美标材质
1 阀体 WCB A216-WCB
2 密封圈 PTFE PTFE
3 球体 1Cr18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢 B12.10-304/F.G
8 填料 PTFE PTFE
9 填料压盖 WCB A216-WCB
0 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667 Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

四、浮动式软密封球阀 技术规范

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度焊接 GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ASNI B16.25
试验和检验 GB/T9092 AP16D AP1598

五、浮动式软密封球阀 性能规范

压力等级 试验压力(MPa)
公称压力(PN) 磅级(Class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

六、浮动式软密封球阀 主要外形图

浮动式软密封球阀 (蜗轮传动) 四氟软密封球阀 (手柄传动)
浮动式软密封球阀 (蜗轮传动) 四氟软密封球阀 (手柄传动)

七、浮动式软密封球阀 主要外形尺寸

PN1.6MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160
法兰连接尺寸 GB/T9113、JB/T79、HG/T20594

PN2.5MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175
法兰连接尺寸 GB/T9113、JB/T79、HG/T20594

PN4.0MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190
法兰连接尺寸 GB/T9113、JB/T79、HG/T20594

PN6.4MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250
法兰连接尺寸 GB/T9113、JB/T79、HG/T20594

八、浮动式软密封球阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产浮动式软密封球阀系列产品,欢迎来电咨询四氟软密封球阀产品详细信息.我们将竭诚为您提供优质的服务!
