SF双金属片式蒸汽疏水阀

一、双金属片式蒸汽疏水阀 产品概述

1、排空气和水:输送管线的压力或重力使阀打开,迅速排除空气和水,缩短升温时间。
2、阻汽:进入阀腔中的蒸汽使双金属元件弯曲产生热拉力,并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化。因此,在其压力范围内都能有效地工作。
3、排放冷凝水:冷凝水逐步降低了双金属元件的热拉力,使排放孔逐渐打开,冷凝水畅通无阻碍地排放。
4、起止回阀作用:阀球能在管线产生回流时,立即关闭排放孔,无须附加装置。

SF双金属片式蒸汽疏水阀 (法兰式) SF双金属片式蒸汽疏水阀 (螺纹式)
SF双金属片式蒸汽疏水阀 (法兰式) SF双金属片式蒸汽疏水阀 (螺纹式)

二、双金属片式蒸汽疏水阀 主要零件材料

零件名称 材料
阀体 碳钢
阀盖 碳钢
垫片 F304柔性石墨
阀芯组件 不锈钢
排放孔密封面 堆焊硬质合金
过滤网 不锈钢

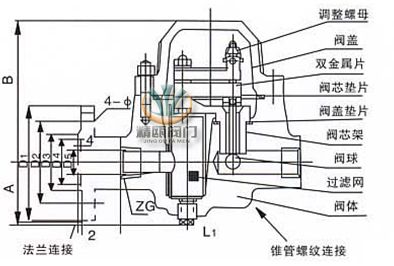

三、双金属片式蒸汽疏水阀 尺寸图

SF双金属片式蒸汽疏水阀 (法兰式)
SF双金属片式蒸汽疏水阀 (法兰式)

四、双金属片式蒸汽疏水阀 主要连接尺寸

产品型号 公称通径DN(mm) 尺 寸 (mm)
L H D D1 D2 b f Z-фd
SF-1/2/3-GF 15 230 180 95 65 45 14 2 4-ф14
20 230 180 105 75 55 14 2 4-ф14
25 230 185 115 85 65 14 2 4-ф14
32 250 195 135 100 78 16 2 4-ф18
40 250 200 145 110 85 16 2 4-ф18
50 250 208 160 125 100 16 2 4-ф18
TSF-1/2/3-GF 15 210 140 95 65 45 14 2 4-ф14
20 210 145 105 75 55 14 2 4-ф14
25 210 150 115 85 65 14 2 4-ф14

五、双金属片式蒸汽疏水阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的双金属片式蒸汽疏水阀型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产双金属片式蒸汽疏水阀系列产品,欢迎来电咨询双金属片式蒸汽疏水阀产品详细信息!
