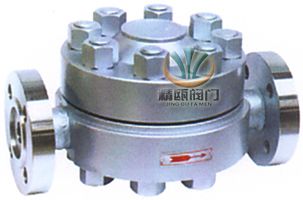

HRF高温高压圆盘式疏水阀,法兰高压圆盘式疏水阀

一、高温高压圆盘式疏水阀 产品概述

HRF高温高压圆盘式疏水阀适用于高温高压的饱和蒸汽主管和透平机的蒸汽亚临界状态使用。

HRF高温高压圆盘式疏水阀 CS69Y高压圆盘式疏水阀
HRF高温高压圆盘式疏水阀 CS69Y高压圆盘式疏水阀

二、高温高压圆盘式疏水阀 结构特点

1、阀内部装有自动吹除装置,新型皇冠式阀片、密封即为可靠。蒸汽保温装置、高效节能。
2、可迅速排出设备启动时的空气及冷凝结水、排放量大、漏汽率少。
3、抗腐蚀性强、动作可靠、经久耐用。
4、在工作压力范围内,无需调整,节能效果显著。

三、高温高压圆盘式疏水阀 主要技术参数

HRF高温高压圆盘式疏水阀 HRF高温高压圆盘式疏水阀 CS69Y高压圆盘式疏水阀
HRF高温高压圆盘式疏水阀 HRF高温高压圆盘式疏水阀 CS69Y高压圆盘式疏水阀

四、高温高压圆盘式疏水阀 主要连接尺寸

产品型号 公称通径 连接方式 温度(℃) 阀体材质 外形尺寸
L H1 H2 W
HRF3 15 法兰 500 WC6 230 78 35 135
20 法兰 500 WC6 230 78 35 135
25 法兰 500 WC6 230 78 35 135
HRF3 15 承插焊 500 WC6 130 78 35 135
20 承插焊 500 WC6 130 78 35 135
25 承插焊 500 WC6 130 78 35 135
HRF3 1/2 内螺纹 500 WC6 130 78 35 135
3/4 内螺纹 500 WC6 130 78 35 135
1“ 内螺纹 500 WC6 130 78 35 135
HRF150
CS49H-160V
15 法兰 500 WC6 400 122 58 228
20 法兰 500 WC6 400 122 58 228
25 法兰 500 WC6 400 122 58 228
32 法兰 500 WC6 400 122 58 228
40 法兰 500 WC6 400 122 58 228
50 法兰 500 WC6 400 122 58 228
HRF150
CS49H-160V
15 承插焊 500 WC6 220 122 58 228
20 承插焊 500 WC6 220 122 58 228
25 承插焊 500 WC6 220 122 58 228
32 承插焊 500 WC6 320 122 58 228
40 承插焊 500 WC6 320 122 58 228
50 承插焊 500 WC6 320 122 58 228

五、高温高压圆盘式疏水阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高温高压圆盘式疏水阀型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产高温高压圆盘式疏水阀系列产品,欢迎来电咨询法兰高压圆盘式疏水阀产品详细信息!
