DK61H真空闸阀

一、真空闸阀 产品概述

本公司研发经营的真空闸阀连接形式分法兰、焊接两种,真空闸阀驱动方式有手动、电动两种。真空闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。 真空闸阀结构特点如下:
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

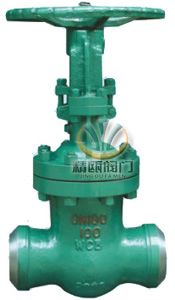

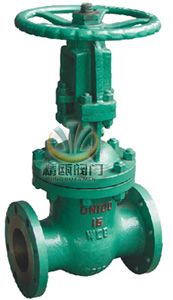

DK41H法兰式真空闸阀 DK61H焊接式真空闸阀
DK41H法兰式真空闸阀 DK61H焊接式真空闸阀

二、真空闸阀 主要性能规范

公称压力 试验压力
壳体强度试验 上密封试验 密封试验
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 70 7.0
10.0 150 11.0 11.0

三、真空闸阀 使用范围

产品类型 适用介质 适用温度/℃
NKZ61H 水、蒸汽、空气 ≤425
NKZ61H 水、蒸汽、空气 ≤550

四、真空闸阀 主要零件材料

零件名称 阀体、阀盖 阀杆 闸板 密封面 阀杆螺母 填料 紧固件
NKZ61H

WCB

2Crl3

25

H:合金钢 铝青铜 膨胀复合石墨 优质碳钢
NKZ61H

铬钼钢 20CrlMo1VA

铬钼钢 Y:硬质合金 铬钼钢

五、真空闸阀 外形连接尺寸

真空闸阀 尺寸图
真空闸阀 尺寸图
公称通径
DN/mm
公称压力
PN/MPa
主要外形尺寸和连接尺寸/mm 重量 kg
L H D D1 D2 b f z-d Do
50 1.6 250 345 160 125 1OO 16 3 4-18 250 28
65 270 395 180 145 120 18 3 4-18 250 40
80 280 425 195 160 135 20 3 8-18 300 58
100 300 51O 215 180 155 20 3 8-18 300 75
125 325 570 245 21O 185 22 3 8-18 350 110
150 350 725 280 240 21O 24 3 8-23 350 150
200 400 820 335 295 265 26 3 12-23 400 223
250 450 890 405 355 320 30 3 12-25 450 326
300 500 1070 460 41O 375 30 3 12-25 550 432
350 550 1320 520 470 435 34 4 16-25 600 572
400 600 1450 580 525 485 36 4 16-30 650 740
450 650 1560 640 585 545 40 4 20-30 700 955
500 700 1720 705 650 608 44 4 20-34 750 1195
600 800 1880 840 770 718 48 5 20-41 800 1455
700 900 2085 g1O 840 788 50 5 24-41 850 211O
800 1OOO 2590 1020 950 898 52 5 24-41 950 2630
50 25 250 345 160 125 100 20 3 4-18 250 30
65 270 395 180 145 120 22 3 8-18 250 43
80 280 425 195 160 135 22 3 8-18 300 60
1OO 300 510 230 190 160 24 3 8-23 300 79
125 325 570 270 220 188 28 3 8-25 350 114
150 350 725 300 250 218 30 3 8-25 350 157
200 400 820 360 310 278 34 3 12-25 400 243
250 450 890 425 370 332 36 3 12-30 450 345
300 500 1070 483 430 390 40 4 16-30 550 455
350 550 1320 550 490 448 44 4 16-34 650 615
400   1450 610 550 505 48 4 16-34 700 794
450 650 1560 660 600 555 50 4 20-34 750 1018
500 700 1720 730 660 61O 52 4 20-41 800 1250
600 800 1880 840 770 718 56 5 20-41 850 1528
700 900 2085 955 875 815 60 5 24-48 900 2265
800 1000 2590 1070 990 930 64 5 24-48 1000 2847

六、真空闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产真空闸阀系列产品,欢迎来电咨询焊接式真空闸阀产品详细信息.我们将竭诚为您提供优质的服务!
