DZ41W手动低温闸阀

一、手动低温闸阀 产品概述

DZ41W手动低温闸阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计的手动低温闸阀,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的手动低温闸阀,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。
手动低温闸阀压力等级:1.6Mpa~2.5Mpa,产品规格:DN15~300mm,产品材质:碳钢、不锈钢、高温钢,适用温度:-45℃~197℃,适用介质:乙烯、丙烯、液氮、液氢。

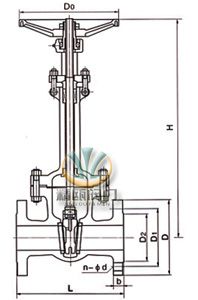

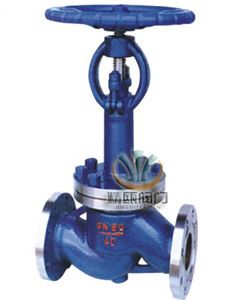

手动低温闸阀 手动低温闸阀 结构尺寸图
手动低温闸阀 手动低温闸阀 结构尺寸图

二、手动低温闸阀 设计标准

设计、制造及验收按
JB/T 7749-95
结构长度 GB/T 12221-1989标准
法兰连接尺寸 JB/T 79-1994标准
适用温度 -46~196°C
阀门的检验和试验 JB/T 9092-1999标准

三、手动低温闸阀 主要零件材料

阀体、阀盖 不锈钢
阀杆 1Cr18Ni9Ti
闸板、阀座密封面: 堆焊硬质合金
阀杆螺母 铝青铜
垫片 低温石棉、蜡浸石棉橡胶板
填料 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
手轮 球墨铸铁或可锻造铁

四、手动低温闸阀 主要零件材料

型号 公称压力 尺 寸(mm)
DN 10 15 20 25 32 40 50 65 80 100 150 200
DJ41Y-16 1.6 L 130 130 150 160 190 200 230 290 310 350 480 600
H 320 326 350 412 420 471 500 550 590 652 820 920
D0 120 120 160 160 160 200 240 240 320 320 360 400
重量(kg) 4 5 10 11 12 20 29 320 460 58 101 190

DJ41Y-25
2.5 L 130 130 150 160 19 200 230 290 310 350 480 600
H 340 344 360 432 440 490 520 570 620 682 850 950
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量(kg) 5 6 10 11 12 21 30 32 50 60 125 194
DJ41Y-40 4.0 L 130 130 150 160 190 200 230 290 310 350 480 600
H 340 344 360 432 440 49 520 570 620 982 860 952
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量(kg) 5 6 10 11 12 21 30 32 50 60 134 195

五、手动低温闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产手动低温闸阀系列产品,欢迎来电咨询手动低温闸阀产品详细信息.我们将竭诚为您提供优质的服务!
