DHH44X微阻缓闭消声止回阀

一、微阻缓闭蝶形止回阀 产品概述

精欧公司的微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。经营的HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应非常不错。

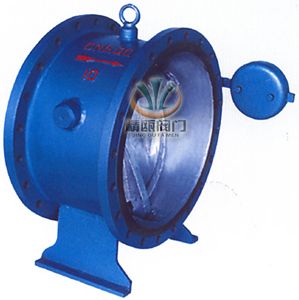

微阻缓闭消声止回阀 微阻缓闭消声止回阀 (尺寸图)

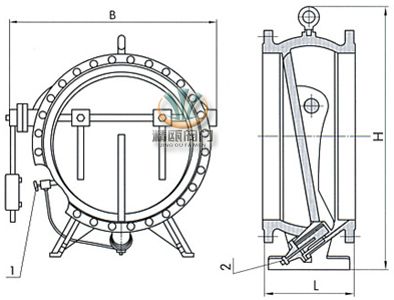

微阻缓闭消声止回阀 微阻缓闭消声止回阀 (尺寸图)

二、微阻缓闭蝶形止回阀 主要零件材料

零件名称 材料
阀体 铸铁、铸钢
阀瓣 碳钢
阀杆、油缸、活塞 不锈钢
弹簧 不锈钢
阀座 丁腈橡胶

三、微阻缓闭蝶形止回阀 主要性能规范

型号 公称压力(MPa) 强度试验压力(MPa) 密封压力(MPa) 适用温度 (℃) 适用介质 缓闭时间
HH46X
HDH48X
HH49X
1.0 1.5 1.1 ≤80 海水
污水
清水
≤60秒
1.6 2.4 1.76
2.5 3.75 2.75

四、微阻缓闭蝶形止回阀 主要外形尺寸

DN(mm) 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 2000
L 230 250 270 290 310 330 350 390 430 470 510 550 630 710 790 950
H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1800 1980 2150 2550
B 450 520 590 670 750 780 850 970 1080 1200 1300 1450 1670 1880 1950 2450

五、微阻缓闭蝶形止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产系列微阻缓闭蝶形止回阀产品,欢迎来电咨询微阻缓闭蝶形止回阀产品详细信息.我们将竭诚为您提供优质的服务!
