H47X蝶式缓冲止回阀

一、蝶式缓冲止回阀 产品概述

本厂经营的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀,主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要由阀体、伐瓣、缓冲性能好等特点,是工业用水和城市排污的最佳产品。

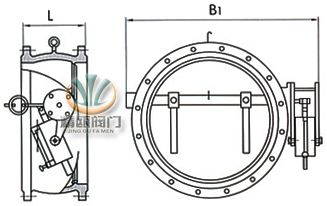

蝶式缓冲止回阀 蝶式缓冲止回阀 (尺寸图)
蝶式缓冲止回阀 蝶式缓冲止回阀 (尺寸图)

二、蝶式缓冲止回阀 主要技术参数

公称压力 1.0~2.5MPa
公称通经 40~1400mm
适用介质 水、油、污水、海水
适用温度 0~80℃(如需要,可达200℃)
法兰标准 GB/T 17241.6 GB/T 9113
试验标准 GB/T 13927 AP1598

三、蝶式缓冲止回阀 主要零件材料

零件名称 材料
阀体 铸铁、球墨铸铁、铸钢、不锈钢
蝶板 铸铁、球墨铸铁、铸钢、不锈钢
阀杆 不锈钢
填料 聚四氟乙烯
密封圈 丁腈橡胶

四、蝶式缓冲止回阀 主要性能规范

型号 公称压力(MPa) 强度试验压力(MPa) 密封压力(MPa) 适用温度 (℃) 适用介质 缓闭时间
H47X
HH47X
H47XF
1.0 1.5 1.1 ≤80 海水
污水
清水
≤60秒
1.6 2.4 1.76
2.5 3.75 2.75

五、蝶式缓冲止回阀 主要外形尺寸

DN(mm) 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 230 250 270 290 310 330 350 390 430 470 510 550 630 710
H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1800 1980
B1 540 600 650 710 770 830 900 1090 1200 1320 1420 1550 1780 2000

六、蝶式缓冲止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产系列蝶式缓冲止回阀产品,欢迎来电咨询蝶式缓冲止回阀产品详细信息.我们将竭诚为您提供优质的服务!
