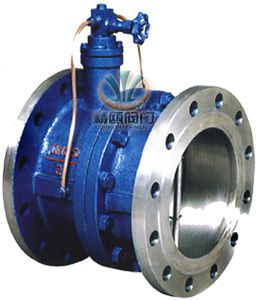

ZHYH46微阻缓闭蝶形止回阀

一、微阻缓闭蝶形止回阀 产品概述

精欧公司的微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。经营的HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应非常不错。

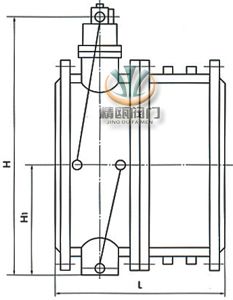

微阻缓闭蝶形止回阀 微阻缓闭蝶形止回阀 (尺寸图)
微阻缓闭蝶形止回阀 微阻缓闭蝶形止回阀 (尺寸图)

二、微阻缓闭蝶形止回阀 主要零件材料

零件名称 材料
阀体 铸铁、铸钢
阀瓣 碳钢
阀杆、油缸、活塞 不锈钢
弹簧 不锈钢
阀座 丁腈橡胶

三、微阻缓闭蝶形止回阀 主要性能规范

型号 公称压力(MPa) 强度试验压力(MPa) 密封压力(MPa) 适用温度 (℃) 适用介质 缓闭时间
HH46X
HDH48X
HH49X
1.0 1.5 1.1 ≤80 海水
污水
清水
≤60秒
1.6 2.4 1.76
2.5 3.75 2.75

四、微阻缓闭蝶形止回阀 主要外形尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm) 公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L H H1 L H H1
1.0 1.6 2.5 40 140 200 88 1.0 1.6 2.5 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770

五、微阻缓闭蝶形止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产系列微阻缓闭蝶形止回阀产品,欢迎来电咨询微阻缓闭蝶形止回阀产品详细信息.我们将竭诚为您提供优质的服务!
