BJ41H夹套保温截止阀

一、夹套保温截止阀 产品概述

本公司的夹套保温截止阀,是主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质,是BJ41W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。夹套保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。夹套保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。

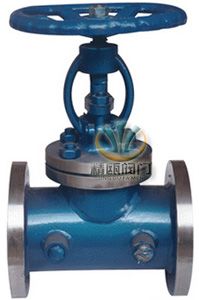

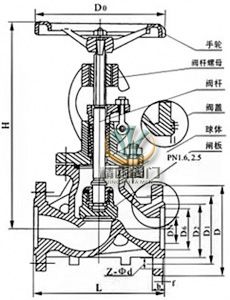

夹套保温截止阀 夹套保温截止阀 内部结构尺寸图
夹套保温截止阀 夹套保温截止阀 内部结构尺寸图

二、夹套保温截止阀 应用规范

设计制造 GB12234-89、GB12234-89
结构长度 GB12221-89、GB12221-89
法兰尺寸 JB/T79-94、JB/779-94
阀门检查和试验 GB13927

三、夹套保温截止阀 试验压力及主要性能规范

型号 公称压力 试验压力 适用温度 适用介质 保温套压力
Shell Seal
BJ41W-25 2.5 3.75 2.75 ≤200 Acetic urea ≤1.3
BJ41W-40 4.0 6.0 4.4
BJ41W-64 6.4 9.0 6.6 Acetic urea
BJ41W-25 2.5 3.75 2.75
BJ41W-40 4.0 6.0 4.4
BJ41W-64 6.4 9.0 6.6

四、夹套保温截止阀 主要零件材料及通途

零件名称LTEM ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
阀体/阀盖世BODY/CAP ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
闸板WEDGE ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
阀杆STEM 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO  1Cr13
填料PACKING PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨 GRAPHITE
垫片GASKET 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304GRAPHITE+304
压盖GLAND FLANGE ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
填料压环STUFFING RING 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO   1Cr13
螺栓BOLT 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
螺母NUT 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

五、夹套保温截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产夹套保温截止阀系列产品,欢迎来电咨询保温截止阀产品详细信息.我们将竭诚为您提供优质的服务!
