LJ47Y高压角式节流阀

一、高压角式节流阀 产品概述

LJ47Y-160/200、LJ47Y-250/350高压角式节流阀属于自平衡式多用途截止阀结构新颖。阀瓣有数个孔和上腔相通,道道上下压力自平衡,内有止回节流瓣,防倒流和节流。高压角式节流阀可一阀多用。采用复合填料,密封可靠,摩擦力小。密封采用活阀座结构,对焊硬质合金。高压角式节流阀可安装在水平和垂直的管道上。

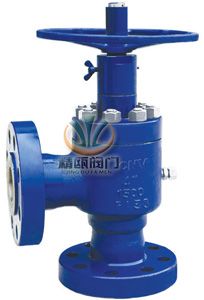

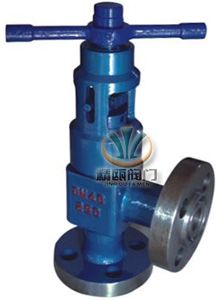

LJ47Y高压角式节流阀 LJ47Y高压角式节流阀 (API6D)
LJ47Y高压角式节流阀 LJ47Y高压角式节流阀 (API6D)

二、高压角式节流阀 主要性能规范

公称压力(Mpa) 16.0 20.0 25.0 35.0
壳体实验压力(Mpa) 24.0 30.0 37.5 52.5
密封实验压力(Mpa) 17.6 22.0 27.5 38.5
适用介质 水、油品等非腐蚀性介质
适用温度 -29/℃----121/℃

三、高压角式节流阀 设计规范

阀门制造 B/T 450-92
阀门实验 GB/T13927-2008

四、高压角式节流阀 主要零件材料

零件名称 材料
阀体 阀盖 A105
阀瓣 阀杆 缸套 2Crl13
填料 四氟+橡胶
双头螺栓 35CrMoA
O型密封圈 丁晴橡胶

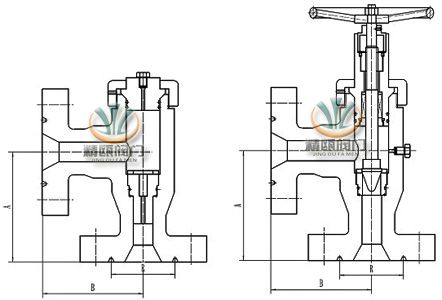

五、高压角式节流阀 外形尺寸图

LJ47Y高压角式节流阀 外形尺寸图
LJ47Y高压角式节流阀 外形尺寸图

六、高压角式节流阀 连接尺寸

节流孔径 规格 压力(PSI) 尺寸(mm)
A B Ring
1" 2 1/16"-5000 5000 203 175 R24
2 9/16"-5000 5000 210 176 R27
2 1/16"-10000 10000 224 195 BX152
2 9/16"-10000 10000 237 208 BX153
2" 2 9/16"-5000 5000 265 195 R27
2 9/16"-10000 10000 298 264 BX153
3 1/8"-3000 3000 298 225 R31
3 1/8"-5000 5000 298 225 R35
3 1/16"-10000 10000 298 264 BX154
4 1/16"-3000 3000 298 264 R37
4 1/16"-5000 5000 298 264 R39
4 1/16"-10000 10000 350 289 BX155
3" 4 1/16"-3000 3000 298 264 R37
4 1/16"-5000 5000 298 264 R39

七、高压角式节流阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产LJ47Y高压角式节流阀系列产品,欢迎来电咨询高压角式节流阀产品详细信息.我们将竭诚为您提供优质的服务!
