DS/J61H水封截止阀

一、水封截止阀 产品概述

精欧牌水封截止阀适用于公称压力PN2.5~4.0Mpa,工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上,切断或接通介质,适用介质为:水、油品、蒸汽和非腐蚀气体。水封截止阀其主要特点如下:
1.产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接。
2.填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性。
3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4.结构紧凑,操作灵活,检修方便,使用寿命长。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

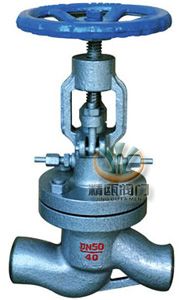

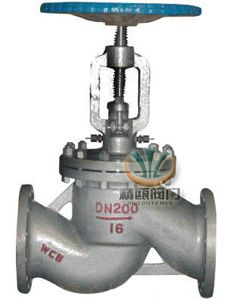

DS/J41H水封截止阀 DS/J61H水封截止阀
DS/J41H水封截止阀 DS/J61H水封截止阀

二、水封截止阀 设计标准

设计与制造 JB/T3595
结构长度 GB/T15188.1
压力温度等级 GB/T3595
试验与检验 GB/T 13927 JB/T9092

三、水封截止阀 性能参数

型号 DS/J61H-25 DS/J61H-40 DS/J61H-64
工作压力(MPa) 2.5 4.0 6.4
适用温度(℃) ≤425
适用介质 水、蒸汽、油品、非腐蚀性气体
材 料 阀杆 1Cr13或2Cr13
阀体、阀盖、支架 WCB、25
闸板、阀瓣、密封面 Cr13型不锈钢或硬质合金
阀座密封面 不锈钢
阀杆螺母 铝青铜
填料 柔性石墨

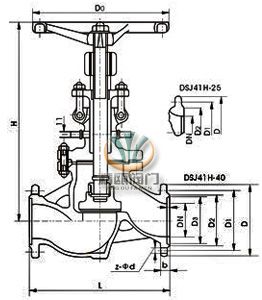

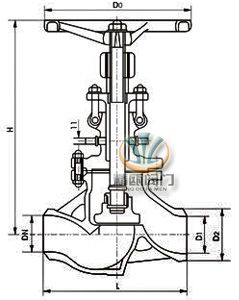

四、水封截止阀 尺寸图

DS/J61H水封截止阀 DS/J61H水封截止阀
DS/J61H水封截止阀 DS/J61H水封截止阀

五、水封截止阀 外形连接尺寸及重量

公称通径DN 尺寸(mm) 重量(kg)
L D1 D2 H D0
DS/J61H-25(40)
10 130 10 28 272 120 5
15 130 15 41 272 120 6
20 150 20 44 280 120 6
25 160 25 52 332 160 8
32 190 32 64 342 160 10
40 200 40 75 395 200 16
50 230 50 75 431 240 23
65 290 65 103 457 280 32
80 310 80 116 505 320 43
100 350 100 140 549 360 58
125 400 125 171 621 400 94
150 480 150 198 705 400 119
200 600 200 254 828 400 165

六、水封截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产水封截止阀系列产品,欢迎来电咨询水封截止阀产品详细信息.我们将竭诚为您提供优质的服务!
