J41H手动法兰截止阀

J41H国标法兰截止阀

一、手动法兰截止阀 产品概述

手动国标法兰截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。国标法兰截止阀驱动方式有手动、齿轮传动、电动、气动等。

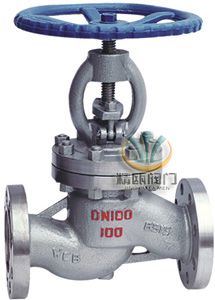

国标法兰截止阀(手动法兰截止阀) 国标法兰截止阀(不锈钢截止阀)
国标法兰截止阀(手动法兰截止阀) 国标法兰截止阀(尺寸图)

二、手动法兰截止阀 结构特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

三、手动法兰截止阀 应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928

四、手动法兰截止阀 主要零件材料及通途

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度(≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M+Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02 CF3M+Stellite12 Stel1ite6 316L PTFE 磷酸类、尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO+Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

五、手动法兰截止阀 主要外形尺寸

公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd D0 H 质量(kg)
1.6 15 130 95 65 45 / 16 2 / 4-φ14 218 120 5.2
20 150 105 75 55 / 16 2 / 4-φ14 258 140 7.1
25 160 115 85 65 / 16 2 / 4-φ14 275 160 7.4
32 180 135 100 78 / 18 2 / 4-φ18 280 180 8.5
40 200 145 110 85 / 18 3 / 4-φ18 330 200 12.5
50 230 160 125 100 / 18 3 / 4-φ18 350 240 20
65 290 180 145 120 / 18 3 / 4-φ18 400 280 25
80 310 195 160 135 / 20 3 / 8-φ18 355 280 35
100 350 215 180 155 / 22 3 / 8-φ18 415 320 50
125 400 245 210 185 / 24 3 / 8-φ18 460 360 75
150 480 280 240 210 / 24 3 / 8-φ23 510 400 100
200 600 335 295 265 / 26 3 / 12-φ23 710 400 210
250 650 405 355 320 / 30 3 / 12-φ23 786 450 446
300 750 460 410 375 / 30 3 / 12-φ23 925 500 648
2.5 15 130 95 65 45 / 16 2 / 4-φ14 120 218 5.2
20 150 105 75 55 / 16 2 / 4-φ14 140 258 7.0
25 160 115 85 65 / 16 2 / 4-φ14 160 275 7.4
32 180 135 100 78 / 18 2 / 4-φ18 180 280 8.5
40 200 145 110 85 / 18 3 / 4-φ18 200 330 12.5
50 230 160 125 100 / 20 3 / 4-φ18 240 350 16
65 290 180 145 120 / 22 3 / 8-φ18 250 345 22
80 310 195 160 135 / 22 3 / 8-φ18 250 360 33
100 350 230 190 160 / 24 3 / 8-φ23 320 370 18
125 400 270 220 188 / 28 3 / 8-φ25 320 480 85
150 480 300 250 218 / 30 3 / 8-φ25 320 598 105
200 600 360 310 278 / 34 3 / 12-φ25 400 702 178
250 622 425 370 332 / 36 3 / 12-φ30 400 782 446
300 698 485 430 390 / 40 4 / 16-φ30 500 880 456
4.0 15 130 95 65 45 40 16 2 4 3-φ14 120 233 5.4
20 150 105 75 55 5l 16 2 4 3-φ14 140 275 7.0
25 160 115 85 65 58 16 2 4 3-φ14 160 285 8.85
32 180 135 100 78 66 18 2 4 4-φ18 180 302 11.8
40 200 145 110 85 76 18 3 4 4-φ18 200 355 16.5
50 230 160 125 100 88 20 3 4 4-φ18 200 350 23
65 290 180 145 120 110 22 3 4 8-φ18 250 400 28
80 310 195 160 135 121 22 3 4 8-φ18 250 430 33
100 350 230 190 160 150 24 3 4.5 8-φ23 320 465 53
125 400 270 220 188 176 28 3 4.5 8-φ25 320 505 93
150 480 300 250 218 204 30 3 4.5 8-φ25 320 611 115
200 600 375 320 282 260 38 3 4.5 12-φ30 400 722 210
6.4 15 170 105 75 55 41 18 2 4 4-φ14 140 195 10
20 190 125 90 68 5l 20 2 4 4-φ18 160 228 13
25 210 135 100 78 58 22 2 4 4-φ18 180 275 14.5
32 230 150 110 82 66 24 2 4 4-φ23 200 325 19
40 260 165 125 95 76 24 3 4 4-φ23 240 360 25
50 300 175 135 105 88 26 3 4 4-φ23 200 410 35
65 340 200 160 130 110 28 3 4 8-φ23 250 450 48
80 380 210 170 140 121 30 3 4 8-φ23 250 485 56
100 430 250 200 168 150 32 3 4.5 8-φ25 320 537 125
125 500 295 240 202 176 36 3 4.5 8-φ30 320 590 136
150 550 340 280 240 204 38 3 4.5 8-φ34 320 646 157
200 650 405 345 300 260 44 3 4.5 12-φ34 400 756 256
10.0 15 170 105 75 55 35 20 2 6.5 4-φ14 140 202 l1
20 190 125 90 68 45 22 2 6.5 4-φ18 160 228 13.2
25 210 135 100 78 50 24 2 6.5 4-φ18 180 250 14
32 230 150 110 82 65 24 2 6.5 4-φ23 220 326 15
40 260 165 125 95 75 26 3 6.5 4-φ23 240 359 29
50 300 195 145 112 88 28 3 4 4-φ25 280 414 49
65 340 220 170 138 110 32 3 4 8-φ25 320 464 65
80 380 230 180 148 121 34 3 4 8-φ30 400 547 95
100 430 265 210 172 150 38 3 4.5 8-φ30 450 621 115
125 500 310 250 210 176 42 3 4.5 8-φ34 450 732 149
150 550 350 290 250 204 46 3 4.5 12-φ34 500 840 310
200 650 430 360 312 260 54 3 4.5 12-φ4l 550 925 590
16.0 15 170 110 75 52 35 24 2 6.5 4-φ18 140 148 12.2
20 190 130 90 62 45 26 2 6.5 4-φ23 160 156 15
25 210 140 100 72 50 28 2 6.5 4-φ23 180 175 17
32 230 165 115 85 65 30 2 6.5 4-φ25 220 200 21.4
40 260 175 125 92 75 32 3 6.5 4-φ27 240 231 32
50 300 215 165 132 88 36 3 4 8-φ25 280 432 54
65 340 245 190 152 110 44 3 4 8-φ30 320 483 79
80 380 260 205 168 121 46 3 4 8-φ30 400 590 115
100 430 300 240 200 150 48 3 4.5 8-φ34 450 72l 180

六、手动法兰截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产国标法兰截止阀系列产品,欢迎来电咨询手动法兰截止阀产品详细信息.我们将竭诚为您提供优质的服务!
