美标截止阀,美标法兰截止阀

一、美标截止阀 产品概述

1、手动衬氟截止阀、手动衬胶截止阀J41F46、J41X型直通式、J45F46型直流式、J44F46型角式截止阀,手动衬氟截止阀、手动衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,手动衬氟截止阀、手动衬胶截止阀被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

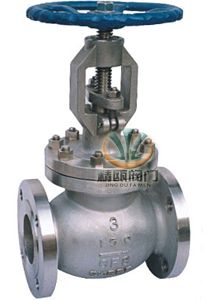

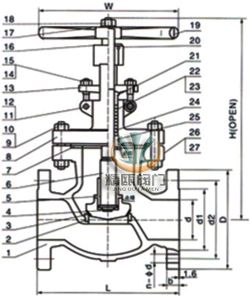

美标法兰截止阀 美标法兰截止阀 结构尺寸图
美标法兰截止阀 美标法兰截止阀 结构尺寸图

二、美标截止阀 技术规范

计与制造 ANSI B16.34 BS1873
结构长度 ANSI B16.10
法兰尺寸 ANSI B16.5
对焊连接尺寸 ANSI B16.25
压力-温度 ANSI B16.34
试验-检验 API 598

三、美标截止阀 压力试验

公称压力PN(Lb) 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790

四、美标截止阀 主要零件材料

阀体、阀盖 阀杆 密封面 垫片(环) 填料 工作温度 适用介质
WCB 2Cr13 13Cr+STL
木体材料尼龙
增强柔性石墨
13Cr/柔性石墨
SFB-2 08软钢
F304
F316
F304L
F316L
柔性石墨 增强柔性石墨 ≤425
蒸汽
油品
WC1 38CrMoAl
25Cr2MoV
≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
CF8M F316
CF3 F304L
CF3M F316L

五、美标截止阀 主要外形尺寸及重量

公称通径 (DN) 150Lb 凸面法兰(RF) 主要尺寸(mm) 重量(Kg)
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
300 12 698 483 431.8 381 32 12-25.4 1231 600 350
350 14 787 533 476.3 413 35 12-29 1450 600 460
400 16 914 597 539.8 470 36.6 26-29 1645 600 590
公称通径 (DN) 300Lb 凸面法兰(RF)主要尺寸(mm) 重量(Kg)
15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
25 1 203 123 89 51 17.5 4-19 283 160 16.8
32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
50 2 267 165 127 92 22.4 8-19 399 200 25
65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
125 5 400 279 235 186 35 8-22.5 614 350 96
150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
300 12 711 521 450.8 381 50.8 16-32 1231 600 472
350 14 762 584 514.4 413 54 20-32 1450 600 715
400 16 864 648 571.5 470 57.2 20-35 1645 600 920
公称通径 (DN) 600Lb 凸面法兰(RF) 主要尺(mm) 重量(Kg)
mm in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
25 1 216 124 89 51 17.5 4-19 313 160 17.5
32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
50 2 292 165 127 92 33 8-19 444 200 35
65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
80 3 356 210 168.1 127 39 8-22.5 533 250 60
100 4 432 273 216 157 45 8-25.4 622 350 110
125 5 508 330 266.7 186 52 8-28.5 750 350 200
150 6 559 356 292.1 216 55 12-28.5 800 450 230
200 8 660 419 349.3 270 63 12-32 927 500 410
250 10 787 508 431.8 324 71 16-35 1257 600 625
300 12 838 559 489 381 74 20-35 1468 680 860

六、美标截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生美标截止阀系列产品,欢迎来电咨询美标法兰截止阀产品详细信息.我们将竭诚为您提供优质的服务!
